ZDG系列振动流化床干燥机

ZDG系列振动流化床干燥机

简介:广泛适用于化工、轻工、医药、食品、塑料、粮油、矿渣、制盐、糖等行业的粉料颗粒状物料的干燥、冷却、增湿等作业。

详细说明

应用范围:
      ZDG系列振动流化床干燥机广泛适用于化工、轻工、医药、食品、塑料、粮油、矿渣、制盐、糖等行业的粉料颗粒状物料的干燥、冷却、增湿等作业。
      普通流化床干燥机在干燥颗粒物料时,可能会存在下述问题:(1)当颗粒粒度较小时形成沟流或死区;(2)颗粒分布范围大时夹带会相当严重;(3)由于颗粒的返混,物料在机内滞留时间不同,干燥后的颗粒含湿量不均;(4)物料湿度稍大时会产生团聚和结块现象,而使流化恶化等。为了克服上述问题,出现了数种改型流化床,其中振动流化床就是一种较为成功的改型流化床干燥机。
      振动流化床,就是将机械振动施加于流化床上。调整振动参数,使返混较严重的普通流化床,在连续操作时得到较的活塞流。同时,由于振动的导入,普通流化床的上述问题会得到相当大的改善。


工作原理:

      物料自进料进口进入机内,在振动力作用下,物料沿水平面流化床抛掷,向前连续运动,热风向上穿过流化床同湿物料换热后,湿空气经旋风分离器除尘后由排风1:3排出.干燥物料由排料进口排出。


设备流程演示:


设备特点:

1、振动源是采用振动电机驱动,运转平稳,维修方便,噪音低,寿命长。
2、流态化匀称,无死空隙和吹穿现象,可以获得均匀的干燥,冷却制品。
3、可调性好,适用面宽。料层厚度和在机内移动速度以及全振幅变更均可实现无级调节。
4、对物料表面的损伤小.可用于易碎物料的干燥,物料颗粒不规则时亦不影响工作效果。
5、采用全封闭式的结构.有效地防止了物料与空气间交叉感染,作业环境清洁。
6、机械效率与热效率高,效果好,比一般干燥装置可30一60%。

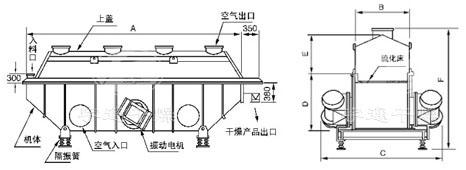

结构示意图:

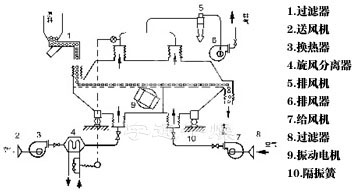

配套系统图:


适用物料:

       适用于化工、制药、食品、脱水蔬菜、粮食、矿产等行业的粉状、颗粒状物料的干燥、冷却等作业。 如:柠檬酸、味精、硼砂、硫铵、复合肥、萝l、丝、豆粕、酒糟、种子、矿渣、砂糖等。


技术参数:

机型

流化床面积m2

进风温度℃

出风温度℃

蒸发水份能力Kg/h

振动电机

型号

功率

ZDG3×0.3

0.9

70-140

40-70

20~35

YZS10-6

0.75×2

ZDG4.5×0.3

1.35

70-140

40-70

35~50

YZS10-6

0.75×2

ZDG4.5×0.45

2.025

70-140

40-70

50~70

YZS10-6

1.1×2

ZDG4.5×0.6

2.7

70-140

40-70

70~90

YZS10-6

1.1×2

ZDG6×0.45

2.7

70-140

40-70

80~100

YZS10-6

1.1×2

ZDG6×0.60

3.6

70-140

40-70

100~130

YZS25-6

1.5×2

ZDG6×0.75

4.5

70-140

40-70

120~170

YZS25-6

1.5×2

ZDG6×0.9

5.4

70-140

40-70

140~170

YZS30-6

2.2×2

ZDG7.5×0.6

4.5

70-140

40-70

130~150

YZS30-6

2.2×2

ZDG7.5×0.75

5.625

70-140

40-70

150~180

YZS40-6

3.0×2

ZDG7.5×0.9

6.75

70-140

40-70

160~210

YZS40-6

3.0×2

ZDG7.5×1.2

9.0

70-140

40-70

200~280

YZS50-6

3.7×2

ZDG7.5×1.5

11.25

70-140

40-70

230~330

YZS50-6

3.7×2

ZDG8×1.8

14.4

70-140

40-70

290~420

YZS75-6

5.5×2

★以上蒸发量是大蒸发量。


物料干燥参数(举例)

物料名称

物料形状

初水份(%)

终水份(%)

床面处理量(Kg/M2.h)

柠檬酸

粒状

2.5

0.5

200

味精

粉状

5

0.3

200

味精

粒状

5

0.2

280

流胺

粒状

3.01

0.28

700

绷酸

粒状

4.1

0.3

900

癸二酸

针状晶体

9.25

0.15

180

绷纱

粒状

6.5

0.2

500

纤维素(CMC)

絮状

35

3.6

80

三元复合肥

球状

24.4

5.5

280

白碳黑

膏状

78.6

11.8

100

草酸

粒状

6.2

0.1

700

塑料粒子

粒状

3.7

0.01

300

中药饮片

片状

58

4

40

高锰酸钾

粒状

3.7

0.15

500

阿司匹林

粉状

3.1

0.1

600

钙镁磷肥

粒状

11.1

0.35

400

片状

16.8

12.5

1000

膨润土

粉状

20.5

0.5

500

大豆

丸状

12.2

10.9

1200

活性白土

粉状

43.7

17.9

180

玉米胚芽

粒状

55

5

50

豆瓣

片状

18.9

13

1100

火柴杆

条状

46.9

8

100

茶叶

条状

15

7.4

300

酒精

粒状

74

8.2

50

烟梗丝

丝状

30

14

200

饲料

条状

28

6.9

150

珍珠粉

粉状

9.1

0

450

洗衣粉

粉状

10

1.75

300

催化剂

粒状

25.5

2.3

100-300

精盐

粒状

1.85

0

2400

聚乙烯

粉状

21

0.06

120

聚氯乙烯

粉状

12.8

0.29

150

淀粉

粉状

43.4

13.2

90

鸡精

粒状

5-7

0.5

190

氯化氨

粒状

4-6.7

0.5

500-600


结构示意图:

ZDG振动流化床用户单位合作客户

湖北凯鑫自动化装备有限公司

北京倍卓三优科技发展有限公司

河南海尔希生物科技有限公司

山东新华制药股份有限公司

福建鑫瑞新材料科技有限公司

山东明晟化工工程有限公司

华阴市锦前程药业有限公司

翰金科技股份有限公司

派尔森环保科技有限公司

杭州贝思特节能环保科技有限公司

扬州四新新材料科技有限公司

江苏中一环保科技股份有限公司

环天通用航空有限公司
