GXG系列过滤洗脱干燥一体机

GXG系列过滤洗脱干燥一体机

简介:本设备集过滤、打浆、洗涤和干燥等操作于一体,是医药、农药、食品、化工、染料等工业部门固液分离的设备。

详细说明

产品概述:
       GXG系列过滤洗脱干燥一体机对各种物料均有良好的适应性,尤其适用于难以过滤的浆料以及易燃易爆、易挥发、易污染等物料的处理。本设备集过滤、打浆、洗涤和干燥等操作于一体,是医药、农药、食品、化工、染料等工业部门固液分离设备。

       本机由我公司自主设计开发及生产,并投入实际应用,填补了该类产品的国内空白,在许多有害、有污染等物料的分离中得到广泛的应用。


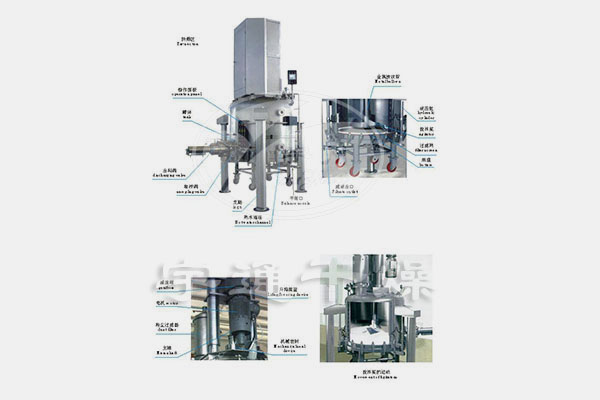

结构介绍:
       GXG系列过滤洗脱干燥一体机主要由传动部件、提升部件、洗涤部件、刮刀机构、筒体组件、气动装置、滤盘、机架和相关管路及检测控制仪器仪表等主要部件组成。
1、传动部件:
传动部件主要由电机、减速机、传动轴、轴承座、润滑系统、密封等组成。电机减速机带动传动轴及轴上的刮刀机构实现的正、反转,通过刮刀机构的正、反转达到卸除滤饼、碾合引起压力泄露的滤饼裂缝,对需要浆化洗涤的物料,还起搅拌混合的作用。密封保证筒体与传动轴之间不产生泄露,确保筒体内部压力。
2、提升部件:
提升部件主要由气缸、导向机构等组成,是保证刮刀上下运动的执行机构。提升部件位置的准确可靠性是至关紧要的,因此,在安装、调试、操作及维护过程中,必需精心保证调整好的行程开关位置,以保证提升部件准确无误的运行,以免因为其位置错误,导致刮刀损坏滤盘及其他严重后果。
3、洗涤部件:
洗涤部件实现对筒体内部和滤饼的洗涤。洗涤液从洗涤管入口进入,通过多个洗涤喷嘴,对筒体内部和滤饼实现多次、全方位、连续、均匀的洗涤。
4、上筒体:
上筒体由筒体、封头组件、法兰等组成。封头组件包括封头、呼吸阀、安全阀、压力表、视镜、洗涤液入口、进料口、压缩空气入口等入口接管。传动部件、提升部件及洗涤部件等都安装在上筒体上。
5、刮刀机构:
刮刀机构实现三种功能:
(1)卸料:过滤结束后在滤盘上形成滤饼,刮刀机构下降并旋转,将滤饼刮起且赶到出料阀位排出机外;(2)碾平:在滤饼出现裂缝时,刮刀装置反向转动,将裂缝碾平,避免压力泄露,以保证过滤的正常进行;(3)搅拌混合:对需要再浆化过滤的物料,可起搅拌混合的作用,加速洗涤液与母液的置换,优化洗涤效果。

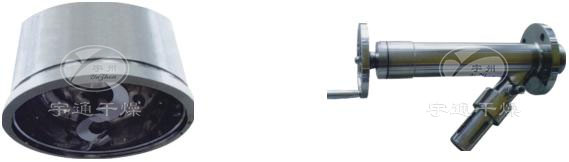

6、出料阀:
采用手动或自动快开式出料阀。安装在筒体一侧,滤饼从其阀口排出。
7、滤盘:
由多层金属烧结网构成。可分为整体安装式和分体安装式。整体安装式的滤盘是一个整体。分体安装式的滤盘被分成多块,每块小滤盘独立安装。根据实际需要可选定其过滤精度和材质。滤盘刚性好、过滤精度准确、可反复冲洗、长期使用。滤盘是整个机器的关键部件,其精密性直接关系过滤效果。
8、下筒体:
下筒体是安装滤盘的载体。有法兰、筒体、封头、出料阀口、出液口、可移动式支撑架等构成。下筒体可在气缸的作用下,自动被吊到地面,通过可移动式支撑架能快速、方便的移动,方便对滤盘做彻底清洗。
9、机架:
机架是整个机器的支撑。机架支腿有地脚螺栓孔位。
10、自控系统:

本机的控制通过PLC或电脑进行集中控制,通过压力控制器、温度控制器、行程开关、接近开关和料位探测器等进行监控与反馈,从而实现全自动控制。


工作原理:
GXG系列过滤洗脱干燥一体机的工作过程可分为四个过程:
(1)进料过滤:在泵的作用下,待分离的物料进入机器内,通过泵的压力作用,开始初期过滤。进料结束后,通入压缩气体,在压缩空气的压力作用下,再次过滤,实现待分离的物料的固液分离。过滤介质可根据不同的产品及物料特性,选用各种规格和不同介质的滤布或不锈钢多层烧结滤盘,过滤精度可以达到5-10μm,滤盘固定于机器的下筒体上,可清洗可拆换。更换产品品种,只需要更换过滤板即可实现,一台设备可用于多个产品。形成的滤饼通过特制刮刀机构抹平,消除滤饼裂缝,使滤饼分布均匀,厚度一致,使固液分离更彻底。
(2)打浆洗涤:通过特制的洗涤机构能将清洗液全方位、均匀的分布于机器内部,可实现机器内部清洗和物料洗涤。通过刮刀机构的搅拌混合作用可逐层将滤饼和洗涤液充分混合,后形成浆状悬浊液,滤饼得到充分洗涤。根据物料的具体情况,可选择多次洗涤。
(3)吹干:充分洗涤结束后,通入压缩空气,对滤饼进行吹干。需要干燥的物料,通入蒸汽或热空气(氮气),在真空作用下,使物料干燥。

(4)卸料:被吹干的滤饼在刮刀机构的作用下,滤饼被刮起且被赶到侧出料阀位,排出机外。


设备特点:
1、多业务,包括过滤,洗脱和一机烘干功能;
2、在封闭的环境下操作,特别适用于有害物质,需要避免污染的材料。
3、可采用PLC控制,自动化程度高
4、过滤网双层网,确保材料无泄漏。
5、结构紧凑,易于安装,操作和维护,占用的地方。
6、无振动和噪音,运行稳定可靠。

7、该设备可以与全不锈钢制作,容易清洗,完全确定GMP标准。


应用范围:
1、制药工业。
2、精细化工。
3、染料和颜料工业。
4、食品工业。
5、农产品提炼的化学品。
6、聚合物和树脂产品。

7、该设备可以与全不锈钢制作,容易清洗,完全确定GMP标准。


技术参数:

型  号

容器内径 mm

过滤面积 m

公称容积 m3

滤饼厚度mm

公称压力 MPa

功率 Kw

GXG600-N

φ600

0.25

0.2

≤200

0.6

2.2

GXG800-N

φ800

0.5

0.5

≤200

0.6

4.0

GXG1000-N

φ1000

0.75

0.8

≤300

0.6

5.5

GXG1200-N

φ1200

1.0

1.0

≤300

0.6

7.5

GXG1400-N

φ1400

1.5

1.6

≤400

0.6

7.5

GXG1600-N

φ1600

2.0

2.4

≤400

0.6

11.0

GXG2000-N

φ2000

3.0

4.5

≤500

0.5

15.0

GXG2400-N

φ2400

4.5

6.0

≤500

0.5

18.5

GXG2800-N

φ2800

6.0

7.0

≤500

0.5

18.5

GXG3000-N

φ3000

7.0

10.0

≤500

0.4

22.0

GXG3200-N

φ3200

8.0

12.0

≤500

0.4

22.0

GXG3500-N

φ3500

9.5

15.0

≤500

0.4

30.0

注:可根据具体物料选择不同的过滤精度、机器材质、结构配置等。

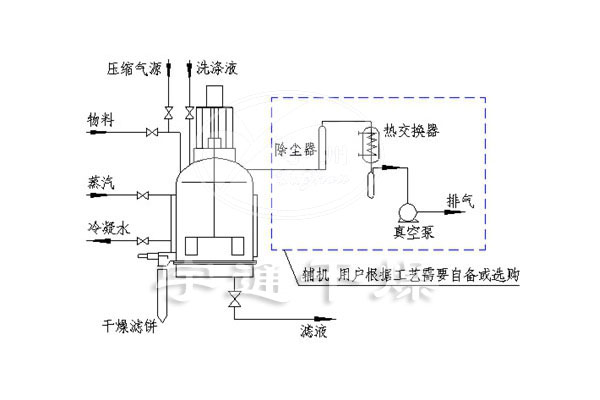

工艺流程图:
