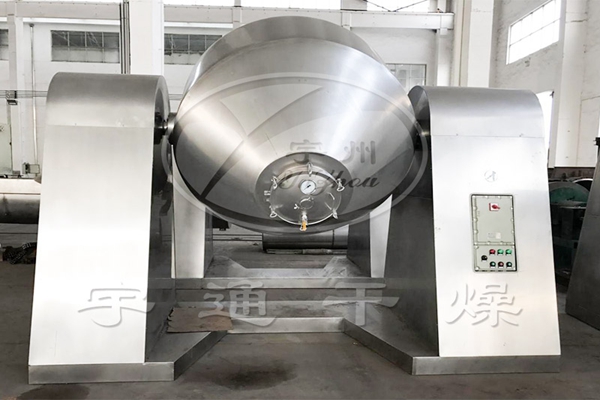

SZG系列双锥回转真空干燥机

SZG系列双锥回转真空干燥机

简介:SZG系列双锥回转真空干燥机是集混合、干燥于一体的新型干燥机。将冷凝器,真空泵与干燥设备配套,组成真空干燥装置。

详细说明

工作原理:

       SZG系列双锥回转真空干燥机为双锥形的回转罐体,罐体在真空状态下,向夹套内通入导热油或热水进行加热,热量通过罐体内壁与湿物料接触。湿物料吸热后蒸发的水汽或其他气体,通过真空泵经真空排气管被抽走。由于罐体内处于真空状态,且罐体的回转使物料不断的上下,内外翻动,故加快了物料的干燥速度,提高干燥速率,达到均匀干燥的目的。


设备流程演示:


设备特点:

1、由于是在真空下干燥,在较低温度下有较高速率,比一般干燥设备速度提高2倍,节约能源,热利用率高,特别适合热敏性物料和易氧化物料的干燥。
2、本机设计、内部结构简单、清扫容易、物料能全部排出、操作简单。
3、封闭干燥,产品无漏损,不污染,适合强烈刺激,有毒害性物料的干燥。
4、物料在转动中混合干燥,可以将物料干燥至很低的含水量(≤0.5%),且均匀性好,适合不同物料要求。
5、设备结构紧凑,占地面积小,操作简便,减轻劳动强度,节省劳力。

6、用户可选用无极调速(1-10转/分)和有级调速(6-10转/分),便于高速干燥能力和适应不同的要求。


安装示意图:


应用范围:

本机适用于医药、食品、化工等行业的粉、粒状物料的真空干燥和混合,尤其适用由下列要求的干燥:
1、不能接受高温的热敏性物料
2、需回收溶剂和有毒气体的物料
3、容易氧化,有危险的物料
4、对结晶状有要求的物料

5、要求残留挥发物含量极低的物料


结构示意图:


技术规格:

规格

100

350

500

750

1000

1500

2000

3500

4500

罐内容积(L)

100

350

500

750

1000

1500

2000

3500

4500

装料容积(L)

≤50

≤175

≤250

≤375

≤500

≤750

≤1000

≤1750

≤2250

转速(rpm)

3~13

电机功率(kw)

0.75

1.1

1.5

2

3

3

4

5.5

7.5

占地面积
长×宽 (mm)

2160×800

2260×800

2350×800

2560×1000

2860×1300

3060×1300

3260×1400

3760×1800

3960×2000

回转高度(h)

1750

2100

2250

2490

2800

2940

2990

3490

4100

罐内设计压力(MPa)

-0.1~0.15

夹套设计压力(MPa)

≤0.3

工作温度(℃)

罐内≤85 夹套≤140

用冷凝器时,真空泵型号,功率(kw)

2X-15A
2kw

2X-15A
2kw

2X-30A
3kw

2X-30A
3kw

2X-70A
5.5kw

JZJX300-8
7kw

JZJX300-4
9.5kw

JZJX600-8
11kw

JZJX600-4
20.5kw

不用冷凝器时,真空泵型号,功率(kw)

SK-0.4
1.5kw

SK-0.4
1.5kw

SK-0.8
2.2kw

SK-2.7B
4kw

SK-2.7B
4KW

SK-3
5.5KW

SK-6
11KW

SK-6
11KW

SK-9
15KW

重量(kg)

800

1100

1200

1500

2800

3300

3600

6400

7500

注:对干燥前后容积变化很大的物料,其装料系数可适当加大或缩小,大装料体积不能接触到真空管底面。电机可根据用户要求选配调速电机,转速为0~6r.p.m;以上技术参数物料比重按0.6g/cm3计算,如超过,定货时需提出;用户如需压力容器证书,定货时需提出;如内胆材料采用搪玻璃,定货时需提出;物料如为易燃易爆性,定货时需明确提出,否则严禁使用。


订货须知:
1、加热分热水、导热油加热二种形式。
2、订货时请注明物料所能承受的温度或干燥机的使用温度,以便本厂为您选择或提供热源。
3、干燥粘性物料时,本厂将在罐内特别设计“抄板”结构。
4、真空干燥系统中涉及的附件,我厂均可为用户提供和安装,请在订货中说明。
5、本厂可对用户提出的特殊要求提供设计、制造和安装。

锂电行业双锥用户表

湖北容百锂电材料有限公司

江西普瑞美新材料有限公司

湖南邦普新材料有限公司

宁德时代新能源有限公司

湖南电化新能源有限公司

马鞍山柯达柏锐新材料有限公司

佛山德方纳米材料有限公司

深圳亿能新材料有限公司

宁波艾能锂电材料有限公司

宁波墨西科技有限公司

湖北万润新能源有限公司

深圳贝特瑞新材料有限公司

广州鸿森新材料有限公司

四川兴能新材料有限公司

合肥国轩高科动力能源有限公司

北大先行科技产业有限公司

天津金牛电源材料有限公司

安徽亚兰德新能源有限公司

深圳市袄尔核材股份有限公司

天津斯特兰能源科技有限公司

湖南佳飞新能源有限公司

上海中兴新先进材料有限公司

上海驰源新材料有限公司

淄博金泰丰新材料有限公司

襄阳华虹高科新材料有限公司
